一、概述
搓接装置由搓烟轮和搓板组成，主要作用是使水松纸纸片包裹“组烟”，从而形成双倍长度的滤嘴卷烟，是卷接机组中非常重要的功能部件，其结构对卷烟质量有很大的影响。由于搓接装置需要经常进行维护和调整，搓接装置的结构与维护状态也对机组运行率有一定的影响。

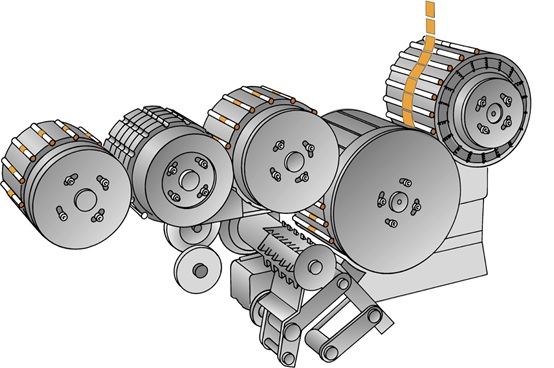

HAUNI早期设计的卷接机组如PROTOS70、80、90S等机型，搓板位于相对于搓烟轮7点的位置，这种工作方式俗称上搓，其搓板支座固定在一个连杆机构上，连杆机构又固定在一滑动座上，调整对位比较麻烦。机器运行时，易发生堵搓板的现象及故障。
二、改进方案
HAUNI后来设计的卷接机组，如PROTOS90E、1-8、2-2、M5、M8等机型，搓板位于相对于搓烟轮5点的位置，这种工作方式俗称下搓，采用下搓方式的搓板装置，其支座多方位可调，对位简便，维护方便，由于5点位相对7点位减少了“组烟”的空置时间，减少了烟支夹沫，由于下搓较上搓更顺滑，降低了烟支搓接时的堵塞，并且可根据用户要求，在搓接鼓轮的6点位上增加剔除等功能。

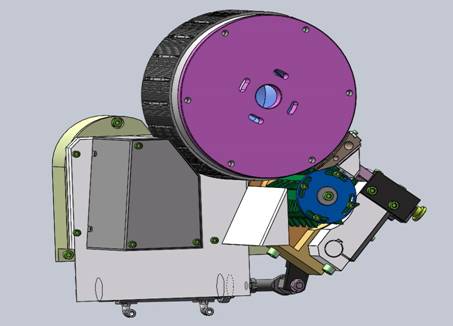

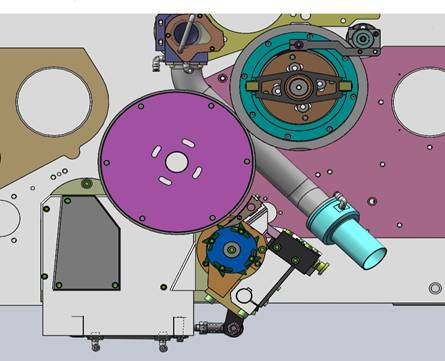

PROTOS70搓接装置改进后的相关位置图
PROTOS70搓接装置改进部件图
上搓改进成下搓，可以直接利用90E卷接机组的一些现成零件件，如搓烟轮、搓烟轮气阀、搓板及归位轮等相关零件件，改进的难点是解决归位轮的动力传递问题，可以采用如下设计方案：即重新设计一个传动箱，将原来PROTOS70归位轮的传动引到改进后的位置。可采用同步带传动或齿轮传动（本方案采用的是齿轮传动方式，见下图）。

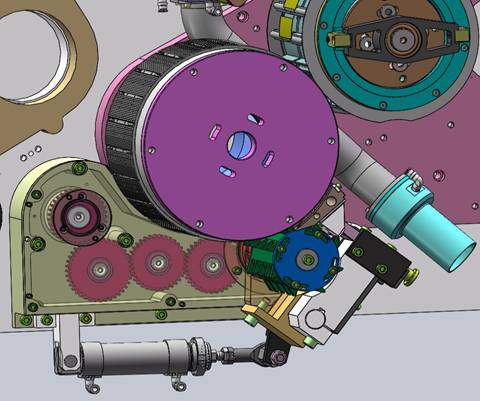

PROTOS70搓接装置改进后的传动位置图
目前，我们这套设计方案采用的是模块化的设计，及重新设计一整套归位轮的传动箱，利用机器上原有归位轮的孔来定位，并用原来的螺孔来固定安装（只需增加4个辅助固定的螺纹孔），可在拆除原有部件后快速安装；剔除护罩内装有3个快速电磁阀与搓烟轮气阀上的3个剔除管接头相连，由电器模块控制3个电磁阀动作来完成在搓烟轮上剔除双倍长烟支。（见下图）

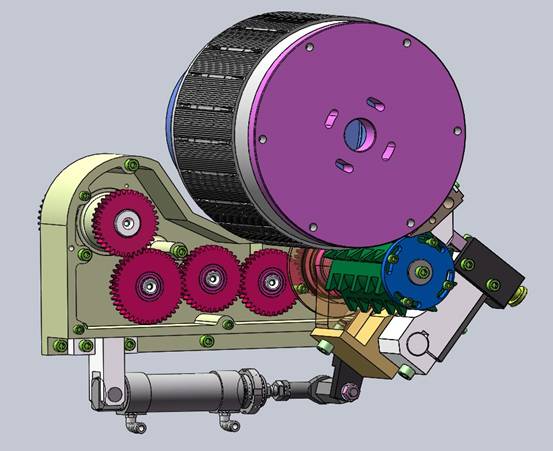

PROTOS70改进后的搓接装置（拆除剔除护罩）

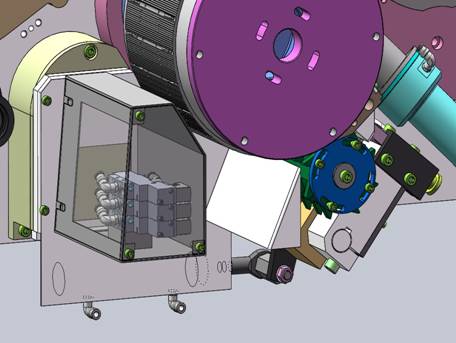

PROTOS70改进后的搓烟轮的剔除结构
PROTOS70卷接机组搓接装置的改进，利用新型卷接机组的下搓技术，将原有上搓方式改成下搓，“组烟”搓接更加顺滑，夹沫机会减少，更有利于烟支的搓接成型，同时增加了搓烟轮上的剔除功能，能够保证设备在高速启停时减少搓烟轮后面的鼓轮的堵烟，乱烟现象，有利于提高设备运行的稳定性。改进后的装置，调整和维护更加便捷，所用的零配件与主流机型一致，经济性好，对提高卷烟质量和提高设备运行率都有积极的作用。
三、货物准备及现场改造周期
货物准备周期：合同签订后两个月
现场改造周期：两个工作日
四、改造价格
