一、概述
目前，随着《国际烟草控制框架公约》进一步的履行，卷烟企业对能显著减害降焦的异型滤棒产品情有独钟。鉴于此，本公司结合以往进口产品的优缺点，开发出新一代沟槽滤棒成型装置。本装置是在KDF2型滤棒成型机组基础上增加能生产沟槽滤棒功能而研发的新产品。所生产的沟槽滤棒与烟支接装后，其有效降低焦油含量3-5mg左右，大大提高了吸烟的安全性，同时也增加了卷烟的防伪性，是满足卷烟行业新工艺所需的新型沟槽滤棒加工设备。
二、基本原理及参数

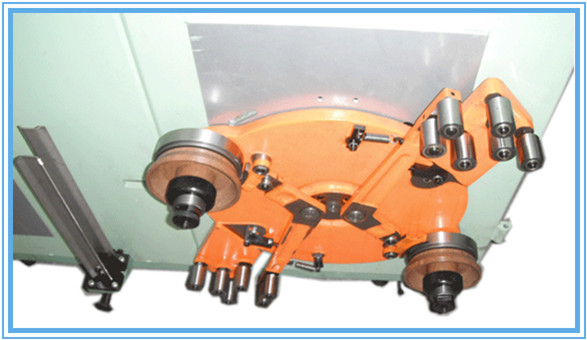

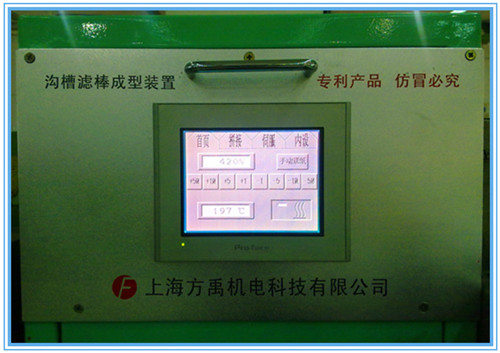

将AF2开松机部分与KDF2成型机部分拖开400mm间距，安装本装置主体机构，缩小甘油系统结构，采用本公司独特设计的加热装置对沟槽纸进行加热，以利于后序沟槽的成型，同时克服了在沟槽辊上加热出现辊易变形、易损耗及加热不充分等缺点。同时，采用机械微调机构对沟槽相关参数进行微调节，确保产品质量。所生产的沟槽滤棒是在醋纤丝束外层包卷二层纸，外层是普通的滤棒盘纸，内层是特制的高透气性沟槽盘纸，沟槽盘纸经过一道沟槽轧辊定型后与普通纸同时进入烟枪进行包卷和侧封。沟槽纸的传递与更换方式同样具有贮纸和自动不降速接纸功能，且与普通纸保持绝对同步。该装置由独立的变频调速和PLC自动控制，与KDF2主机自动进行系统协调。
|
生产速度：200m/min(沟槽) 400m/min(醋纤)
滤棒长度：80-144mm±0.5
滤棒圆周： 24.2～24.5mm±0.20
圆度误差：≤0.35mm

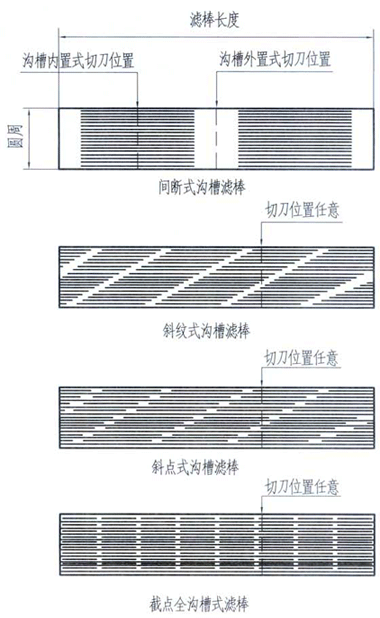

沟槽规格：齿顶宽、齿底宽、齿高、沟槽形状、沟槽分布、沟槽数目（根据客户单位具体要求而定）
|
|
该机组保持了原KDF2型滤棒成型机的全部性能，只要转换功能开关，随时可以独立进行常规醋纤滤棒或沟槽滤棒生产，不耽误任何生产时间；只需对沟槽轧辊进行变换，即可生产各种沟槽规格型式的沟槽滤棒。
三、供货、安装调试周期
供货周期：两个月
现场安装调试周期：一周
四、质保期及售后服务
质量保证期：一年
售后技术服务及咨询：终身免费
五、案例
已在国内著名滤棒生产企业应用，效果良好。
