一、概述

实验室用小型卷接机是烟草研究单位在新品牌香烟研制过程中必备的实验设备。通过该设备可以按照成品香烟的规格在实验室把新品香烟卷制成型，具有实用灵活、可靠、卷制成本低廉的优点，是实验室在新品研发过程中的得力设备。

现阶段实验室使用的小型卷烟机主要有德国虹霓公司的一款产品以及许昌烟草机械有限公司仿制虹霓公司的另一款产品。该两款设备结构基本相同，差别不大。由于该产品设计年代较为久远，很多方面的结构已显陈旧，比如卷烟长度控制方面是采用机械传动办法，利用塔轮变换方式实现，造成结构复杂，调整繁琐。为此，我公司利用现阶段成熟的控制技术，结合原设备卷制原理及特点，对实验室用卷烟机进行了改进设计。

针对客户需求情况，我们采用两种方案供客户选择：

1、基本保留现有部件结构，把主电机和匀丝辊电机改为伺服电机，相应传动部件取消（比如塔轮结构）。

2、全部传动结构重新设计，基本取消齿轮传动结构，使用五个伺服传动电机，采用多轴传动控制、触摸屏快速更改参数，加入智能控制系统，大大提高自动化水平，使改进后的设备更方便实验室使用。

二、具体结构简介

第一种方案：主电机和抛丝辊电机采用伺服电机，相应部件进行适应性改造。其主要技术参数如下：

1.生产速度：60支/分

2.烟支长度：55-75mm

3.烟支直径：Ф6.0mm

4.装置功率：1.5KW

5.机器尺寸(长度×宽度×高度)：1963×820×1333mm

6.电源电压：AC220V±10%

7.频率：50HZ

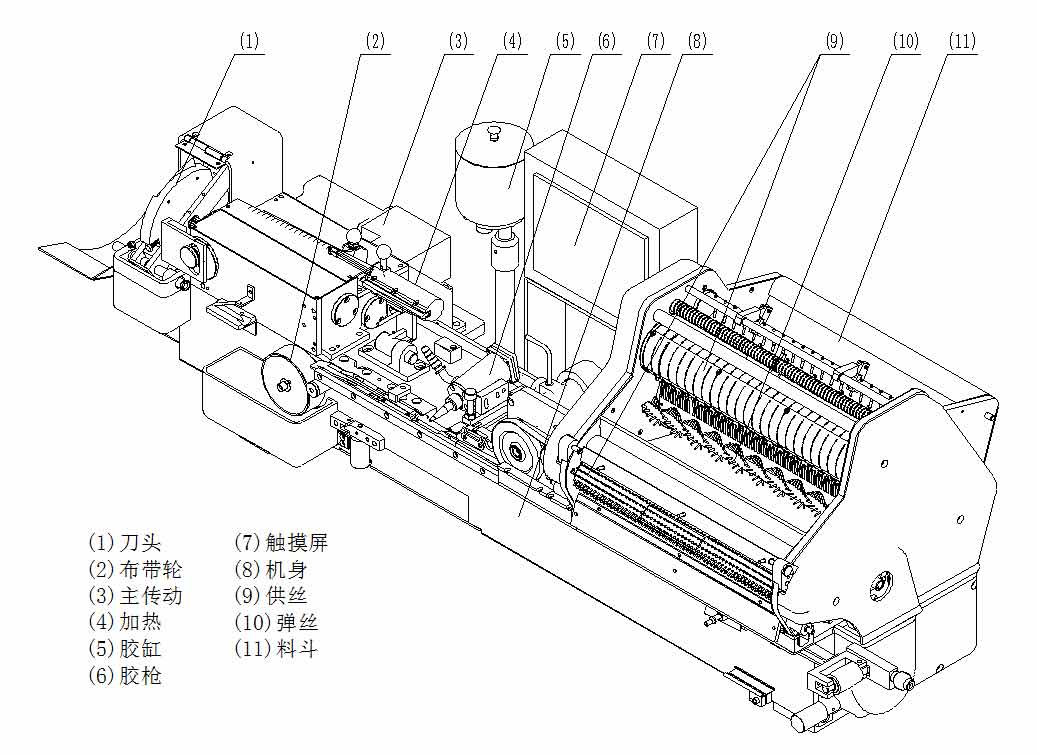

其结构图如下图所示：

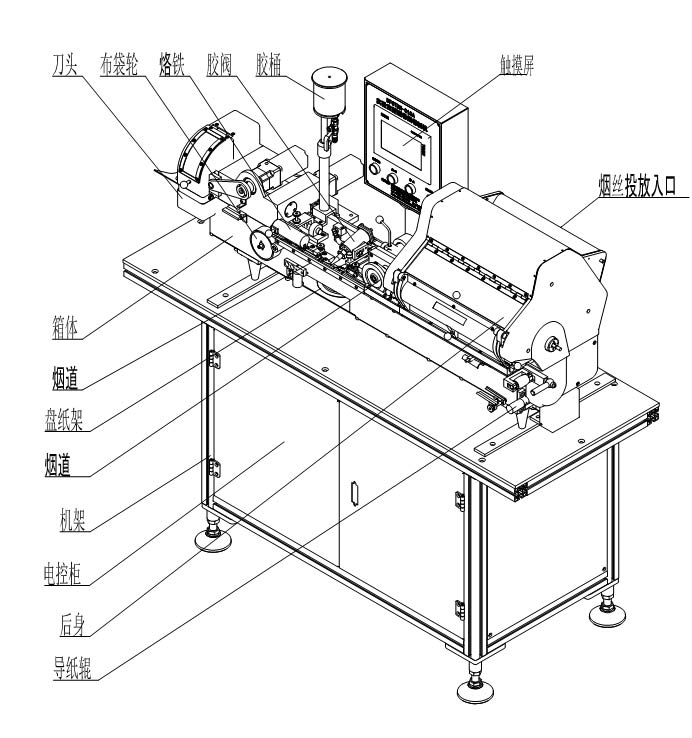

第二种方案：全部传动结构重新设计，基本取消齿轮传动结构，使用五个伺服传动电机，采用多轴传动控制，该方案的具体参数如下：

1、生产速度：20-60支/分钟，速度可调

2、设备外形尺寸：1600×500×1600㎜(L×W×H)

3、设备功率：主传动电机功率：180W，单相220V

                          电烙铁功率：50W，单相220V

                          弹丝电机功率：90W，单相220V

4、成品烟支（不含滤嘴）规格尺寸：长度12-65mm；

分切精度：±0.3mm，外圆标准直径φ7.8mm（可订制）
