一、基本改造原理
本方案为在KDF2系列滤棒成型机上进行针对性的技术改造，以达到生产无纸中空滤棒的功能。改造后的机构主要包括：
Ø 水处理单元
Ø 蒸汽加热单元（蒸汽发生器、饱和蒸汽加热器）
Ø 中空滤棒成型系统（烟舌、烟枪总成、布带稳定辊、风冷压条）
Ø 空气冷却系统
Ø 冷凝水回收系统
Ø 二次整形单元（测量嘴）
Ø 分烟轮辅助部件
二、水处理系统

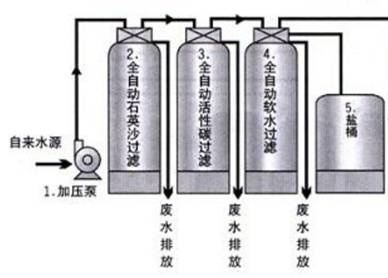

进入蒸汽发生器的水源，如果是含有大量镁、钙等矿物质的硬水，会在蒸汽发生器内壁产生大量水垢。因此，需要在蒸汽发生器的进水口处安装水处理设备，对水源进行杂质过滤、软化。处理后的水质达到蒸汽发生器安全使用的标准。
三、蒸汽加热系统

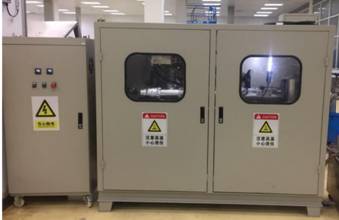

蒸汽加热系统主要由四部分组成：蒸汽发生器、饱和蒸汽加热器、电控柜、人机界面。
蒸汽加热系统是本无纸中空嘴棒生产的核心装置之一。

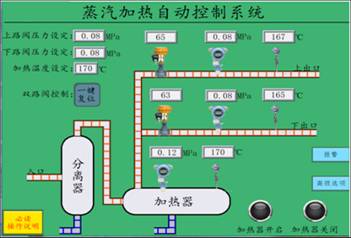

蒸汽加热系统人机界面

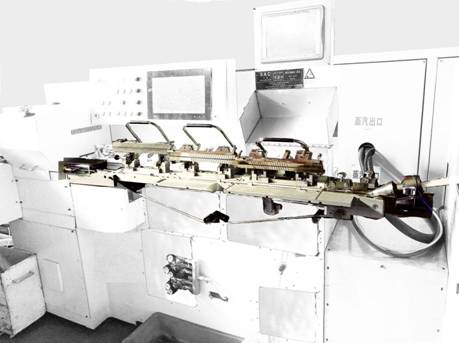

四、滤棒成型系统
滤棒成型系统主要包括：
Ø 专用烟枪总成（带有蒸汽加热通道和冷空气降温通道）
Ø 专用成型压条（一个加热压条、两个降温压条）
Ø 专用烟舌组

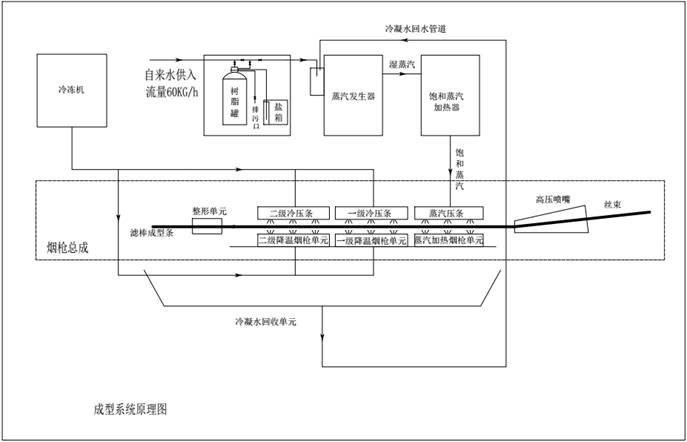

成型原理：
经开松机展平的丝束流，经高压喷嘴汇流后被送入专用烟舌内腔，专用烟舌内腔中固定有成型芯棒，与腔体同心固定放置。
高温饱和蒸汽进入蒸汽加热烟枪单元，并通过蒸汽导孔穿透丝束到达内芯棒，使加热压条表面、丝束组织、内部成型芯棒的温度达到工艺温度，使添加过增塑剂的丝束组织快速熔结成型。
丝束流在运动中包裹成型芯棒并在持续向前中形成了中空结构，成型芯棒延伸通过蒸汽加热烟枪单元。熔结成型后的丝束在布带的拖动下通过一级烟枪降温单元和二级烟枪降温单元，通过低温冷空气的快速降温，使中空滤棒冷却成型。
五、空气冷却系统

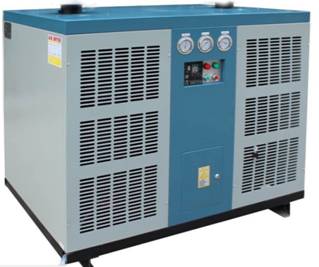

压缩空气通过空气冷却系统降温之后，恒温到3℃左右，通过保温管道供给到烟枪冷却段和冷却压条，使前段高温加热过的丝束迅速降温固化成型。
六、冷凝水回收系统
饱和蒸汽在经过蒸汽加热压条、蒸汽加热烟枪单元后，释放饱和蒸汽携带的潜热，会有微量的冷凝水产生，冷凝水回收系统通过冷凝水槽收集，回流到中水箱，然后通过水泵返回到蒸汽发生器。实现冷凝水闭环回收利用。
七、二次整形单元
添加测量嘴辅助电加热装置，通过恒温加热对通过测量嘴的中空嘴棒进行二次整形。
八、其它附加机构改造
Ø 更换分烟轮罩壳为全封闭结构。
Ø 添加辅助靠拢装置。
Ø 装盘机部分进行适当的改造。
Ø 增加在线检测系统：通过在分烟轮剔除槽上附加抓取装置，按固定间隔抓取成型切割后的滤棒，通过传送通道输入到检测机构，在检测机构通过视觉测量系统，测量滤棒的同心度（轴心的偏移）、滤棒的拱度。检测到指标偏离标准范围后，通过声光报警报警装置，提醒操作人员进行调整。
九、供货周期
准备周期为合同签订后三个月，现场安装调试周期为15个工作日。
十、质保期及售后
质量保证期：一年
售后技术服务咨询：终身免费
十一、案例
已在国内多家烟草企业应用，效果良好
